Màn hình xám

Laptop Dell xuất lên màn hình xám trắng, đã sửa xong.

Xuất hiện Màn hình xám trên dòng máy DELL INSPIRON 15 – 3542. (Số mã: FX3MC 13269-1 UMA).

Hiện tượng lỗi bệnh laptop Dell xuất màn hình xám sau khi lên hình. Nay sualaptoptheky.com sẳn sàng chia sẻ miễn phí đến các anh em thợ kỷ thuật nhé! Chúng tôi hứa sẽ chia sẻ nhiều hơn thế nữa, để cùng nhau phát triển kỷ thuật điện tử phần cứng laptop nhằm đáp ứng nhu cầu thiết yếu, khách hàng.

man-hinh-xam

Quy trình kiểm tra sửa chữa:

Lần lượt loại bỏ hệ thống, màn hình, bộ nhớ để khóa lỗi trên bo mạch chủ. Tháo máy ra thấy rằng máy là một bo mạch chủ hiển thị tập trung với một CPU trên bo mạch. Sau khi cài đặt BIOS mà không có kết quả, hãy đặt mục tiêu chung vào nguồn cung cấp năng lượng cho bộ nhớ và nguồn cung cấp năng lượng hiển thị tích hợp CPU. Đầu tiên hãy kiểm tra bộ nguồn bộ nhớ, khi nhìn vào mẫu chip sẽ thấy có dấu hiệu ăn mòn ở phần trên của IC nguồn bộ nhớ TPS51716.

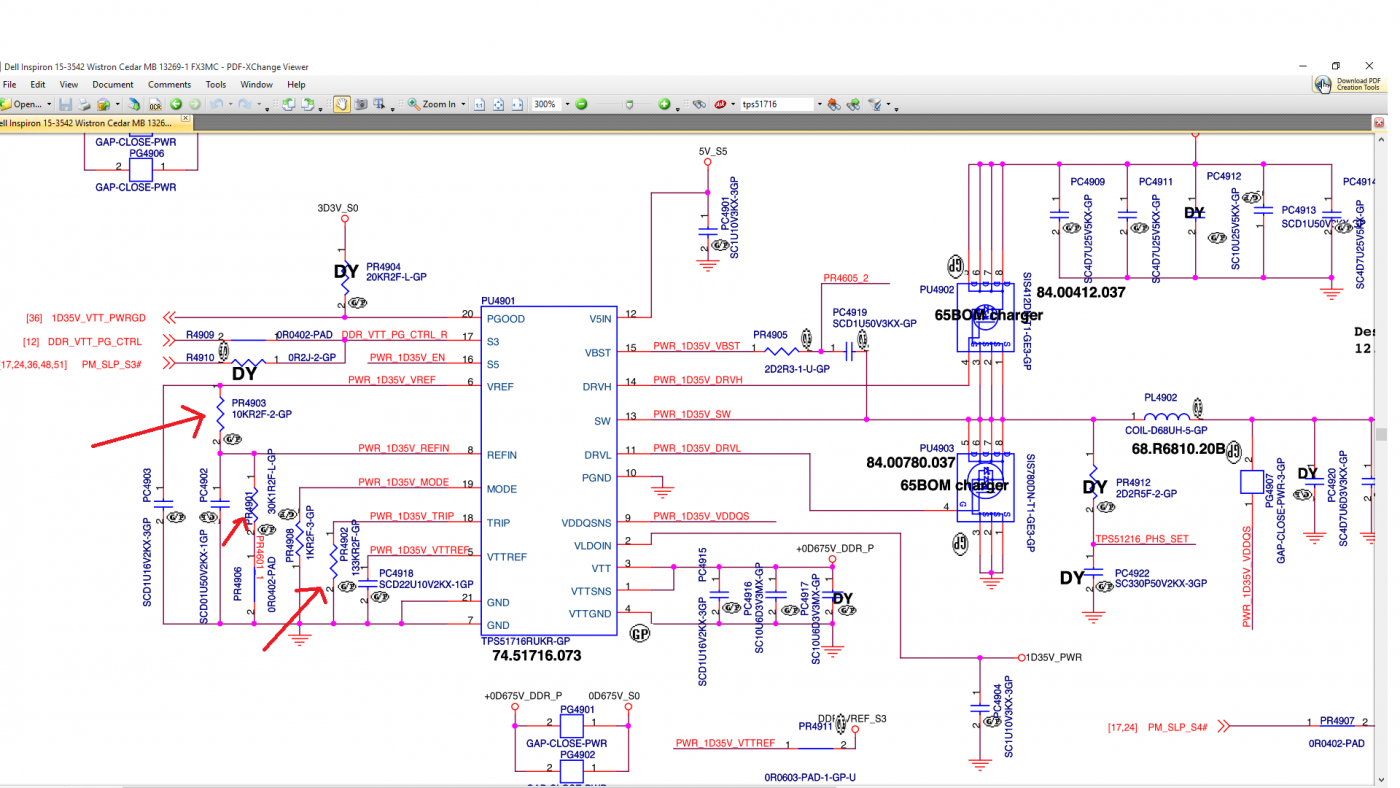

Nhìn vào hình vẽ, tôi thấy rằng VREF 6 chân được kết nối bên ngoài R4903, PC4903 và VREFIN 8 chân được kết nối bên ngoài PC4902 và PR4901. Đầu tiên, hãy đo trực tuyến điện trở của hai điện trở. PR4903 là khoảng 10K và PR4901 là khoảng 100K. 30K phía trên chênh lệch quá, sau khi lật bảng vật liệu hồi lâu mình thấy có 1 con điện trở 30K để thay, sau đó mình bật lại và sử dụng hệ thống thì mọi thứ vẫn bình thường.



Khắc phục xong:

Hỏng hóc ban đầu chỉ là sự cố nhỏ, do lần đầu gặp lỗi này, sau khi khách hàng rời đi, anh kiểm tra cụ thể bảng dữ liệu của TPS51716.

Văn bản gốc của VREF 6 chân là: Đầu ra 1,8-Vreference. (Đầu ra 1,8V REF).

Văn bản gốc của VREFIN 8 chân là: Referenceinput cho VDDQ. Kết nối với điểm giữa của bộ chia điện trở từ VREF đến GND. Thêm tụ điện để hoạt động ổn định. (Đầu vào tham chiếu của VDDQ, kết nối với điểm phân chia điện trở từ VREF đến GND, thêm tụ điện để hoạt động ổn định.)

VDDQ thực chất là nguồn cung cấp năng lượng cho bộ nhớ. Lỗi này chắc do bộ nhớ cấp nguồn không chính xác dẫn đến bộ nhớ hoạt động không bình thường, bộ nhớ của máy tích hợp màn hình cũng được sử dụng làm bộ nhớ video dẫn đến hệ thống bị lỗi màn hình xám tại bắt đầu không đo được nguồn điện chính vì máy có thể sáng, ước tính thời gian sửa chữa sẽ ít hơn.
